TOPOLOGIAS DE REDES

Objetivo: Identificar las diferentes topologias de red y metodos de transmision.

DESARROLLO

 DUCTO O BUS

Esta caracterizada por una dorsal principal con dispositivo de red interconectados a lo largo de este, considerados como topologias pasivas. Estas "escuchan" al ducto, cuando estan listas para transmitir, ellas se aseguran que nadie mas este transmitiendo en el ducto  y envian sus paquetes de informacion. Las redes de ducto basadas en contension (ya que cada computadora debe contener por un tiempo de transmision) tipicamente emplean la arquitectura de red Etherneth.

Normalmente utilizan cable coaxial como medio de comunicacion, las computadoras se conectaban al ducto mediante un conector BNC en forma de T. En el extremo se ponia un terminador.



TOPOLOGIA DE ESTRELLA

Las computadoras se conectan a un dispositivos central conocido como concetrador (hub) a un conmutador de paquetes (switch).En un ambiente LAN  cada computadora se conecta con su propio cable a un puerto de hub, este tipo es pasivo.

Devido a que la topologia utiliza un cable de conexion para cada computadora, es muy facil expandir, solo dependera del numero de puertos dispositivos en el hub. La desventaja de esta en la centralizacion de la comunicacion, ya que si el hub falla toda la red se cae.

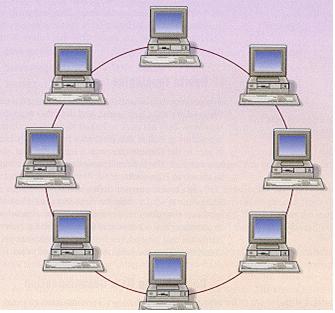

TOPOLOGIA DE ANILLO

Esta conecta los dispositivos de red uno tras otro sobre el cable en un circulo fisico, esta mueve informacion sobre el cable en una direccion y es considerada como una topologia activa, estas transmiten los paquetes que reciben y los envian ala siguiente computadora en la red. El acceso al medio de la red es otorgado a una computadora en particular por un "token"; este circula alrededor del anillo y cuando una computadora desea enviar  datos, espera al token y posiciona de el.La computadora entonses envia los datos sobre el cable, y la computadora destino envia mensajes de recibido y asi con cada computadora.



TOPOLOGIA DE MALLA

Esta utiliza conocciones redundantes entre los dispositivos de la red aí como una estrategia de la tolerancia a fallas.Cada dispositivo en la red esta conectado a todos los demas (todos conectados con todos). Este tipo de tecnologia requiere mucho cable (cuando se usa asi pero puede ser inalambrico).Pero debido a la redundancia, la red puede seguir operando si una conexion se rompe.




MEDIDAS DE TRANSMISION EMPLEADAS

CONEXION SIMPLE

Es una conexion en la que los datos fluyen en una sola direccion, desde el transmitor hacia el recoptor.
Este tipo de conexion es util si los datos  no necesitan fluir en ambas direcciones(ejemplo: desde el equipo hacia la impresora o desde el raton hacia el equipo).

CONEXION SIMIDUPLEX

Denominada una conexion alternativa o semi-duplex, es una conexion en la que los datos fluyen  en una u otra direccion, pero no las dos al mismo tiempo.Con este tipo de conexion, cada extremo de la conexion transmite uno despues del otro.Este tipo de conexion hace posible tener una comunicacion  bidireccional  utilizando toda la capasidad de la linea.

CONEXION DUPLEX TOTAL

Es una conexion en la que los datos fluyen simultaneamente en ambas direcciones.Asi, cada extremo de la conexion puede transmitir y recibir al mismo tiempo; esto significa que el ancho de banda se divide en dos para cada direccion  de la  transmision de datos si es que se esta utilizando el mismo medio de transmision para ambas direcciones de la transmision.


CONCLUSION

Se llama topologia de una red al patron de conexion entre sus nodos, es decir, a la forma en que esten interconectados los distintos nodos  que la forma.Los criterios  ala hora de elegir una topologia, en general, buscan que eviten el coste del encaminamiento (necesidad de elegir los caminos mas simples entre el nodo y los demas), dejando en segundo plano factores como la renta minima, el coste minimo.
Aqui identificamos las principales topologias de red como son:

*Ducto o Bus
*Topologia  de Estrella
*Topologia de Anillo
*Topologia de Malla

Al igual que las medidas de transmision empleados aqui definimos las conexiones:

*Simples
*Simiduplex
*Duplex Total

Con esto intento como bien lo dice mi objetivo que se entiendan las topologias al igual que sus medidas de transmision.
