INSTALACION DE UNA RED LAN

Objetivo: Verifique el funcionamiento del equipo; asi como la generacion de un cable cruzado, y uno directo, utilizando las normas.

DESARROLLO

Esta es nuestra practica numero 4 la cual realizamos en el laboratorio numero 4 para esto estamos conformados por equipos de tres personas pero mi equipo solamente esta constituido por Maleny Angelino Garnica y yo Yanin Argüelles Castillo, en nuestra primera entrada a este nos asignaron un monitor y un CPU  el cual teniamos que instalar el windows para ello tuvimos que abrir el CPU y revisar que es lo que traia y lo que no, asi asiendo  una lista de ello para lo que faltase se lo pidieramos al maestro.


Aqui hemos abierto nuestro CPU en el cual nos damos cuenta que no tiene ninguna memoria asi que con la lista que realizamos (para poder llevar un mayor contro), le pedimos una memoria RAM al profesor.





Aqui le hemos insertado la memoria RAM que el profesor izo el fabor de prestarnos.



Por otro lado nos podemos dar cuenta que tambien nos hace falta la unidad de DVD/CD asi como el disco duro estos aportandolos nosotras para el equipo asi tambien insertando la tarjeta de RED, asi conectandolos unos con otros para que nuestro equipo funcionara, algo que por cuestion de algun error y falta de tiempo ya no pudimos lograr.

En nuestra segunda entrada al laboratorio el profesor nos pidio que realizaramos la generacion de  un cable cruzado y uno directo utilizando las normas las cuales son las siguientes:

NORMA EIA/TIA 568A Y 568B

568A:                                                        568B

Blanco-Verde                                            Blanco-Naranja
Verde                                                        Naranja
Blanco-Naranja                                         Blanco-Verde
Azul                                                          Azul
Blanco-Azul                                              Azul-Blanco
Naranja                                                    Verde
Blanco-Cafe                                             Blanco-Cafe
Cafe                                                         Cafe


Para empesar cortamos el cable UTP en 1 1/2 metros realizando primeramente el cableado directo en el cual utilizamos la norma 568A de los dos extremos de nuestro cable asi acomadandolos como corresponde y cortandolos para que estuvieran todos derechos a continuacion les muestro una imagen de estos:




Despues realizamos lo que es el ponchado de los cables para ello necesitamos meter estos cables a los plugs RJ-45 aqui les muestro cuales son estos:



Aqui se puede observar el plug RJ-45 y ya metiendo los cables en este queda como mostramos en la otra mano de mi compañera el cable y con la pinsa R-J45 hacemos el ponchado como se ve en la imagen de abajo:



Esto lo realizamos de igual forma en el otro extremo de nuestro cable siguiendo la misma norma 568A.

Ahora vamos con el cableado cruzado en el cual utilizaremos de igual forma 11/2 metros de cable utp y utilizando de un extremo de este la norma 568A de igual forma acomodamos los cables y los cortamos para que queden derechos, despues los insertamos en el plug RJ-45 y hacemos el ponchado; en el otro exrtremo vamos a ocupar la norma 568B  de igual manera acomodandolos como indica la norma y cortando para que queden derechos asi tambien metiendolos al plug RJ-45 y realizando el ponchado:




 Ya una vez teniendo nuestro cable directo y cruzado para asegurar que estos esten conectados correctamente y no haya falla alguna los probamos con nuestro multimetro empesando de izquierda a derecha poniendo en cada uno de nuestros pin y si nuestro multimetro suena quiere decir que hay conexion (esta correctamente) y si no suena es que algo fallo y no hay conexion entre estos; esto realizandolo en cada uno de nuestros plugs RJ-45  de los dos cables que hemos realizado.


CONCLUSION

En esta practica verificamos el funcionamiento de un equipo de computo en el cual  insertarmos las tarjetas,  el disco duro la unidad CD/DVD asi como conectarlos entre ellos y aprendimos a ponchar cables de forma directa y cruzada utilizando las normas EIA/TIA 568A Y 568B.


DESARROLLO

 Acontinuacion muestro como fuimos realizando la instalacion de nuestro sistema operativo:


Aqui se muestra como ya tenemos instalada nuestra tarjeta RAM asi como la tarjeta de red tanto como nuestro disco duro y el lector de DVD/CD.


Aqui muestro como nuestro equipo ya esta funcionando y se ve como funciona adecuadamente nuestro lector DVD/CD; aqui ya instalado ovbiamente nuestre mouse y teclado como se puede ver en la imagen.


En esta imagen se ve como nuestro equipo ha funcionado correctamente.


Aqui se ve como esta listo para empesar a cargar el S.O.


En esta se ve como ya lo esta cargando.


Aqui ha cargado la mitad.


En esta imagen mostramos que lo personalizamos o revisamos si estaba adecuadamente organizado para nuestras necesidades asi como el idioma entre otras cosas.


Aqui se ve que la carga se ha completado correctamente.


Aqui ha encendido nuestro equipo.


Vemos como esta en uno de los procesos para mostrar el escritorio.


Y bueno finalmente hemos llegado a lo esperado que es que nuestro equipo tenga el sistema operativo Windows XP  listo para usar como se puede apresiar en esta imagen.


CONCLUSION:

En esta practica hemos aprendido desde como instalar nuestras tarjetas  de red o RAM asi como el disco duro, nuestro lector de DVD/CD, el mouse, teclado y conectarlos entre ellos correctamente asi poniendole a nuestro equipo el sistema operativo deseado o en este caso el dicho por el profesor y asi dejarlo listo para poder utilizarlo como he mostrado anteriormente.


PRACTICA # 5

Objetivo:Instalar un jack y panel de parcheo. Realizar la preparacion del tendido del cable UTP, conectandolo a un jack y pach panel, utilizando pinzas de impacto en la instalacion de una red LAN.



DESARROLLO

Aqui estoy acomodando los cables de acuerdo acomo lo marca mi roseta en la orilla vienen los colores y por alli nos vamos guiando vamos metiendo los cables lo mas k podamos en cada abertura.


Aqui les muestro como es que deven quedar.


Aqui con la pinza de impacto estamos metiendo los cables y al mismo tiempo esta corta los sobrantes devemos de oir un pequeño ruido que nos indica que esta correcto como se realizo si no es asi lo deves de apretar hasta que suene.


Aqui estoy terminando con el jack´s.


Aqui mi compañera maleny esta acomodando los cables dentro de la roseta de igual forma guiandose con los colores que este indica.


Aqui nos muestra como es que deven de quedar


Aqui mostramos como es que queda el otro extremo que es el ponchado directo que es con la norma 568A.

En esta imagen vemos como ponemos el extremo de nuestro cable que es el de donde esta la roseta para hacer lo que isimos con el Jack con la ayuda de la pinza de impacto.

Se muestra como es que este deve de quedar.


Despues le ponemos la tapa asi como se muestra en la imagen.


Y finalmente asi es como deve quedar nuestro cable.


CONCLUSIONES

Bueno en esta practica aprendi a instalar un jack y panel de parcheo asi como el tendido de cable UTP con ayuda de las pinzas de impacto que el profesor nos presto asi sabiendo acomodarlos en el lugar donde deve de ir cada cable asi como lo fui explicando anteriormente.


PRACTICA  # 6

DESARROLLO

Objetivo: Conectar los equipos en red, atravez de un switch,  y de las rosetas  así como de los patch coord, con la finalidad de comprobar la comunicación entre todos los componentes.
      Bueno para esta práctica utilizamos el cable directo que elaboramos  el cual va conectado a la computadora como se puede ver en la siguiente imagen:

Después que esté conectado a la computadora con el plug  el otro va conectado hacia Jack como les muestro en la siguiente imagen:


Luego va conectado del plug hacia la roseta como se puede observar:


                                                                             Y de la roseta hacia el switch


Bueno como les enseño en la imagen de arriba se ve como queda nuestro patch coord.
Después de esto vamos a conectar nuestro equipo a una red lo primero que aremos es ir a inicio a mi PC como podemos ver en la imagen de abajo:


De ahí le daremos clic en nombre de equipo y nos aparecerá lo siguiente le daremos un nombre a nuestro equipo esto para identificarnos entre las demás redes y le damos aceptar:


Después nos volvemos a ir a inicio y damos clic en mis sitios de red.


                                                    Después damos clic en  conexión de red:


Nos aparecerá lo siguiente en el cual daremos clic:

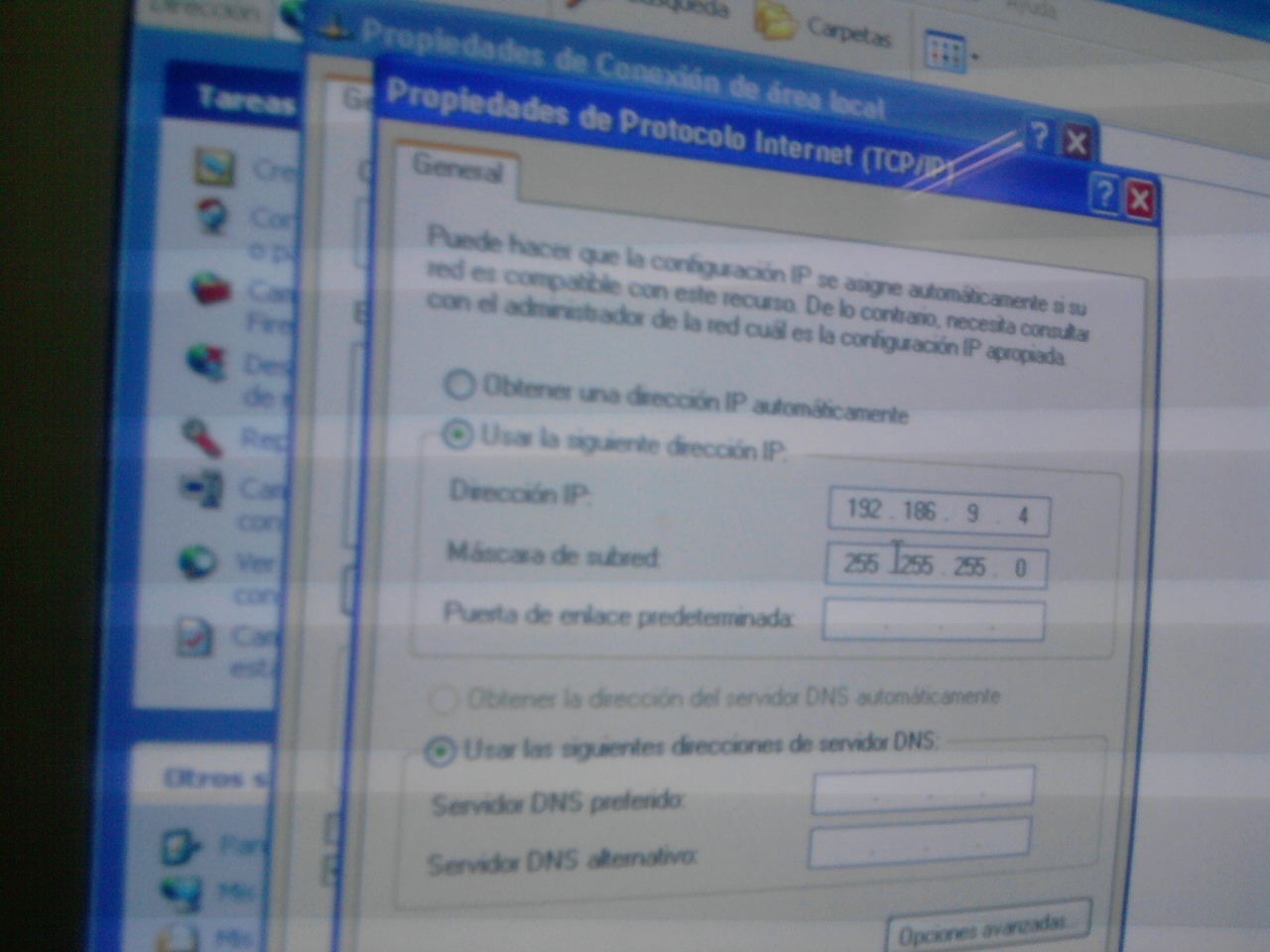

Y nos saldrá esta pantalla ahí pondremos la dirección IP y la máscara de subred que tendrá nuestro equipo de cómputo al término de esto le daremos aceptar como les muestro en la imagen:

Y para saber que nuestra configuración está bien hecha nos tiene que poner el icono de una manita debajo de la computadora como se muestra:

Para compartir nuestro disco haremos lo siguiente: dar clic secundario en nuestro disco local y en el menú que se despliega  dar clic secundario en compartir y seguridad.


                       Después de ahí elegimos la opción propiedades del disco local en el cual seleccionaremos la opción de compartir carpetas y habilitar después daremos aceptar claro y así tendremos compartido nuestro disco local:




Y por ultimo vemos las demás redes con las cuales estamos conectados:



CONCLUSION


Buen esta practica me agrado ya que yo no sabia como es que se conectaba y compartia una red desde en como van ordenados los cables que hemos realizado en el laboratorio hasta como hacerlo con el software para poder compartir cosas con otros equipos es algo de gran utilidad y de mucho aprendisaje para mi criterio.

PRACTICA # 7
Objetivo: Conectar los equipos a través del modelo compartir recursos y verificar el ingreso a internet del equipo de computo.
DESARROLLO
Bueno para empezar esta práctica volvimos a conectar nuestro equipo de cómputo al switch como lo mostré en la práctica anterior; después que encendimos nuestro equipo y verificar que todo estaba bien conectamos nuestra memoria USB  wireless de  54 M. como les muestro en la imagen de abajo:

Enseguida ingresamos el disco para la configuración de esta como se muestra en la siguiente imagen:


Bueno con ayuda de nuestro manual fuimos instalándolo:


Lo primero que nos aparecerá es el análisis para configuración de una red inalámbrica a la cual le dimos  clic en siguiente como se ve en la imagen de abajo.

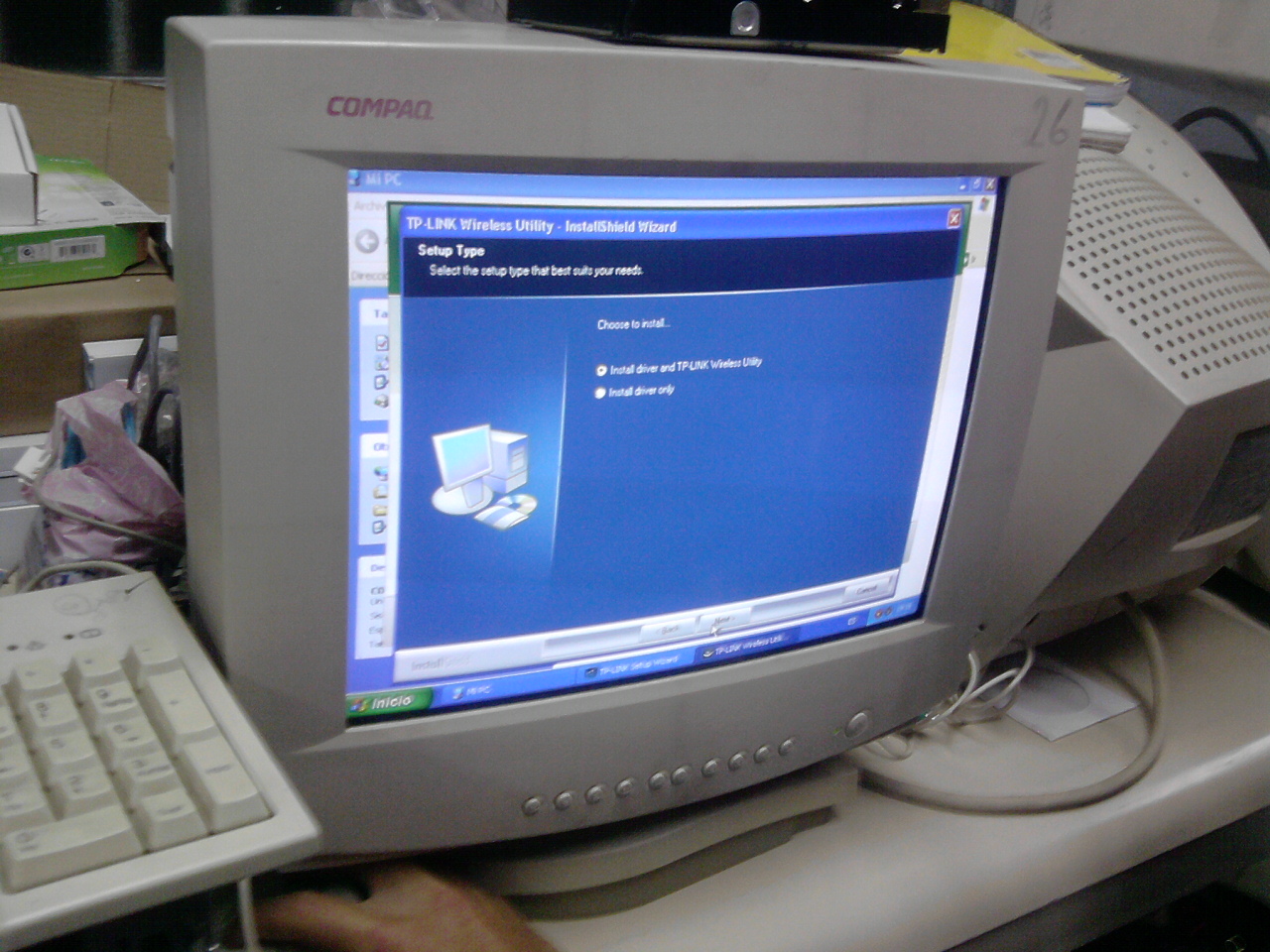

Después nos aparecerá la siguiente imagen en la cual le damos clic en la primera opción que nos muestra en el cual indicamos el modelo de nuestra USB el cual es USB TL-WN321G.

Después damos clic en la opción de instalar driver


En la imagen de abajo les muestro como es que empieza a  cargar:


Enseguida  se muestra cómo es que termina de cargar:

Después nos muestra una ventana en la cual daremos clic en USB inalámbrica que es la forma en la que queremos realizar nuestra conexión:


Después de seleccionar este damos clic en siguiente y nos mostrara la ventana que les muestro abajo y le damos clic en siguiente:

Después damos clic secundario en la opción de equipos de red y del menú desplegable damos clic primario a la opción  de ver redes inalámbricas disponibles como se muestra en la siguiente imagen:


Después de esto en la ventana que nos muestra seleccionaremos a la red que queremos conectarnos la cual es la infinitumf529 y pondremos nombre a la red, daremos clic primario en siguiente:


Después nos pide que ingresemos  una contraseña como se muestra en la imagen de abajo:


Aquí le ponemos nuestra contraseña y damos clic en continuar:

Después nos mostrara que ya estamos conectados a la red como les muestro en la siguiente imagen:

Podemos observar en la imagen de abajo los equipos que están conectados a la misma red que nuestro equipo:


Después abrimos el internet para asegurarnos de que ya estaba instalado y se mostrara la siguiente imagen:



Después de ello realizamos la instalación del programa Packet Tracer 4.1(Simulador de Redes de Cisco) .Insertamos en disco del programa y lo ejecutamos aceptando la licencia y damos clic en siguiente como se ve en nuestra imagen de abajo:


Después observamos para que se instale:

Una vez que se acabo de cargar nuestro programa damos clic en finalizar como se muestra en la imagen de abajo:

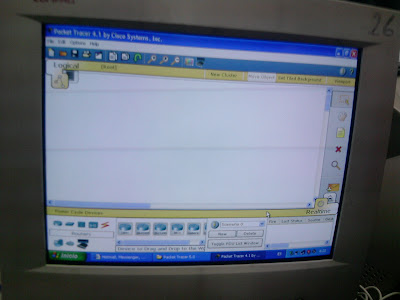

Y finalmente se muestra el programa instalado en esta ventana que les muestro a continuación:


CONCLUSION

En esta practica aprendi a instalar una USB wireless lo cual no tenia ni una idea de como se hacia esto para poder tener internet atraves de ella y tambien vimos como se instala el  programa de Packet Tracer el cual nos servira para nuestra siguiente practica en la cual lo utilizare a usar; me agrada mucho aprender cosas que creia que eran muy complicadas y sin embargo no lo son tanto.


PRACTICA # 8 INSTALACION DE UNA CONEXION DE RED HIBRIDA

OBJETIVO: Realizar a través de Packet Traccer una conexión de red hibrida en la cual se muestre un switch y un Access Point con cuatro computadoras conectadas a cada uno de estos dispositivos utilizando una clase de IP con un rango específico por el usuario y verificando su conectivilidad a través del comando de red PING.

DESARROLLO

En esta práctica utilizamos el programa Packer Tracer el cual ya habíamos instalado la clase pasada como les comente que lo utilizaríamos en esta práctica. Bueno una vez conectado otra vez nuestro equipo y checar que todo esté en orden vamos abrir nuestro programa Packet Tracer

Dicho programa permite diseñar una red para tenerla virtualmente y así asegurarnos de que todo marche bien, Bueno lo primero es diseñar dichos equipos con la ayuda de este programa como ya les he comentado este tiene unos botones debajo de lado izquierdo en los cuales vamos seleccionando y acomodando debidamente como están en la vida real como cuantos equipos hay como están conectados y hacia dónde irán estos.




En esta imagen como podemos apreciar se muestran ya nuestros equipos de computo, así como nuestro switch y los cables de cada uno de nuestros equipos que esta conectados a este (switch) como les muestro están de color verde el cual anteriormente era de color rojo bueno el color rojo nos indica que nuestros equipos no tienen conectividad entre ellos pero como vemos nuestros equipos están de color verde lo cual indica que si tienen conexión entre ellos.


Bueno enseguida les pondremos una dirección IP a cada una de nuestras computadoras en la ventana que les muestro arriba y la sub red de mascara que de hecho este te la da automáticamente así que solo nos preocuparemos por nuestras direcciones IP.



Bueno en esta imagen podemos observar que ya está instalado el Access Point en nuestro programa este encargado de conectar nuestras otras cuatro maquinas.


Por último en esta imagen podemos observar nuestras maquinas cómo es que deben de quedar  instaladas y conectadas entre ellas con ayuda de estos programas y como observamos están en verde lo cual significa que si tienen conexión entre ellas.

CONCLUSION

Bueno en esta practica aprendí a conectar una red hibrida con nuestros programa de Pocket Tracer y Access Point  el cual es de mucha utilidad para nosotros ya que desde una maquina podemos verificar el funcionamiento de nuestros equipos de computo; el cual como todas las practicas que  hemos venido realizando no sabía realmente como es que se hacía esto de un principio a fin y detalladamente el cual es de gran aprendizaje.


PRACTICA # 9

OBJETIVO: Diseñar una conexión de red que visualice tres grupos de trabajo diferentes conformado cada uno de ellos por cuatro equipos de computo conectados a un segundo switch y a un Access point; un grupo de trabajo se llama administración, el otro dirección y el ultimo usuarios, verificando su conectivilidad con una red PING.

DESARROLLO

Bueno eta práctica es similar a la anterior que hemos realizado de igual forma que la pasada se realiza poniendo nuestros equipos de cómputo con ayuda de nuestro programa Pocket Tracer como les muestro en la imagen de abajo:



En esta segunda imagen les muestro como es que están conectadas nuestras cuatro maquinas o equipos conectados a sus switch, y nuestro Access Point:


En la siguiente imagen les muestro como se verían nuestros switch conectados al Access point y  los equipos en sus respectivos grupos de trabajo. Después les asignamos una dirección IP para poder tener conexión de un grupo a otro sin ningún inconveniente.



En la siguiente imagen les muestro un ejemplo de cómo ya probamos en mandar y recibir información de un grupo a otro el cual se realizo exitosamente:



CONCLUSION

Bueno esta práctica en mi opinión estuvo algo complicada ya que se trataba de varios grupos de trabajo con equipos de cómputo cada uno de ellos, lo cual nos fuimos guiando con la practica anterior en lo cual fue muy similar a esta, lo bueno es que pudimos lograr el objetivo y aprender más cosas como lo hemos venido haciendo al transcurso de este semestre y aun mas con el apoyo de estas prácticas en cada una de ellas aprendí cosas nuevas e interesantes.
