DESARROLLO:
¿QUE ES?
El cable de par trenzado es una forma de conexion en la que dos aisladores son entrelazados para tener menores interferencias y aumentar la potencia y disminuir la diafonia de los cables adyacentes.
Debe emplear conectores RJ-45 para unirse a los distintos elementos del hardware que componen la red.
Actualmente de los 8 cables solo 4 se emplean pltnsmisioo dd datos.Estos se conectan a los pines del conector RJ-45 de la siguiente forma:
1y2(para transmitir)
3y 6(para recibir)
Los cables estan formados por hilos de cobre o aluminio y estan trenzados para que las propiedades electricas sean estables y evitar interferencias.
DESCRIPCION FISICA
Esta formado por el conductor interno el cual esta aislado por una capa de polietileno colorado.Debajo de este aislante existe otra capa de aislante de polietileno, la cual evita la corrosion.
Los colores, en el caso del multipar cuatro pares (8 cables):
1.-Blanco-Naranja
2.-Naranja
3.-Blanco-Azul
4.-Azul
5.-Blanco-Verde
6.-Verde
7.-Blanco-Marron
8.-Marron
APLICACIONES
Este tipo de cable se utiliza cuando la LAN tiene un presupuesto limitado o se va a hacer una instalacion sencilla, con conecciones simples.
Este tipo de cable no se utiliza cuando se necesita un gran nivel de seguridad en la LAN o la velocidad de transmision es alta y de gran distancia.
CARACTERISTICAS DE TRANSMISION
Esta limitado en distancia, ancho de banda y tasa de datos.La atenuacion es una funcion fuertemente dependiente de la frecuencia.Para señales analogicas se requieren amplificadores cada 5 o 6km, para señales digitales cada 2 o 3.
Analogicas ancho banda llega 250 KHZ.
Redes locales el data rate llega a 10 Mbps (Etherneth) y 100 Mbps (Fast-Ethernet).
TIPOS

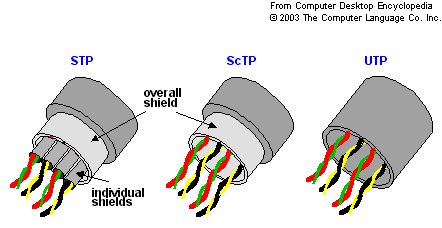

UTP: Acronimo de unshielded Twisted Pairo Cable trenzado sin apantallar.Son cables de pares trenzados sin apantallar que se utilizan para diferentes tecnologias de red local.Tiene limitaciones para trabajar a grandes distancias sin regeneracion de la señal.
STP: Acronimo de shielded Twisted Pair o Par de trenzado apantallado.Se trata de cables de cobre aislados dentro de una cubierta protectora, con un numero especifico de trenzas por pie; cantidad de aislamiento, inmunidad al ruido.Se utiliza en redes como Etherneth o Token Ring.
FTP: Acronimo de Foiled Twisted Pair o Par de trenzado con pantalla global.Son cables que poseen una pantalla conductora global en forma trenzada.Mejora la proteccion frente a interferencias y su impedancia es de 12 ohmios.
NORMAS
1.-El cable Etherneth
Es un estandar de comunicaciones por cable. Actualmente se utiliza un cable que contiene cuatro pares de hilos de colores y los dos hilos de cada par van trenzados o retorcidos entre si para disminuir las interfaces.
2.-Categorias
El cable de red viene en varias "calidades".La categoria, en realidad hace referencia al numero de veces que cada pareja de cables gira sobre si misma categoria 5 enhanced o 5 mejorada y 6.
Como pista, la categoria 3 es la del cable de telefono.
3.-Clases
El cable consta de ocho hilos de cobre aislados entre si, trenzados de dos en dos, que opcionalmente puede ir "blindados".
Podemos encontrar las clases UTP y FTP y mas facilmente STP.
4.- Composicion
Un cable de par trenzado, consta de ocho hilos, trenzados de dos en dos, se distinguen por sus colores, uno es de color solido y el otro blanco marcado con lineas o puntos del color de su compañero.
5.-Conexiones
Etherneth, el estandar para este es que las dos cabezas del cable tengan los hilos en el mismo orden siendo pareja 1y 2, 3 y 6, 5 y 4 y 7 y 8.Para evitar quebraderos de cabeza y malentendidos, esto se consigue utilizando todos el mismo orden de los cables (estandar TIA/EIA 568B).
NIVELES
Categoria 1.- Hilo telefonico trenzado de calidad de voz no adecuado para las transmisiones de datos.Las caracteristicas de transmision del medio estan especificados hasta una frecuencia superior a 1MHZ.
Categoria 2.-Cable por trenzado sin apantallar.Las caracteristicas de transmision del medio estan especificadas hasta una frecuencia superior de 4MHZ.Este consta de 4 pares de hilo de cobre.
Categoria 3.-Velocidad de transmision tipica de 10 Mbps para Etherneth. Con estos cables se implementan las redes Etherneth.Con estos cables se implementan las redes Ethernet 10 Base T.Las caracteristicas de transmision del medio estan especificadas hasta una frecuencia superior de 16 MHZ.Este cable consta de cuatro pares trenzados de hilo de cobre con tres entrelazados por pie.
Categoria4.-La velocidad de transmision llega hasta 20 Mbps.La caracteristica de transmision del medio estan especificadas hasta una frecuencia superior de 20 MHZ.Consta de cuatro pares trenzados de hilo de cobre.
Categoria 5.-Transmite datos hasta 100Mbps y las caracteristicas de transmision del medio estan especificadas hasta una frecuencia superior de 100MHZ.
Categoria6.-Transmite datos hasta 1 Gbps y las caracteristicas de transmision del medio estan especificadas hasta una frecuencia superior a 250 MHZ.
Categoria7.- Transmite datos hasta 10 Gbps y las caracteristicas de transmision del medio estan especificados hasta una frecuencia superior a 600 MHZ.
CONCLUSION
Con este identificamos lo que es un par trenzado asi como sus aplicaciones, descripcion fisica,transmision,tipos, tanto como sus normas y niveles es un tema muy interesante el cual es facil de entender y con esto vamos mas alla de un software, si no ya sabemos como es que funciona con que herramientas y cuales son las que necesita etc.
